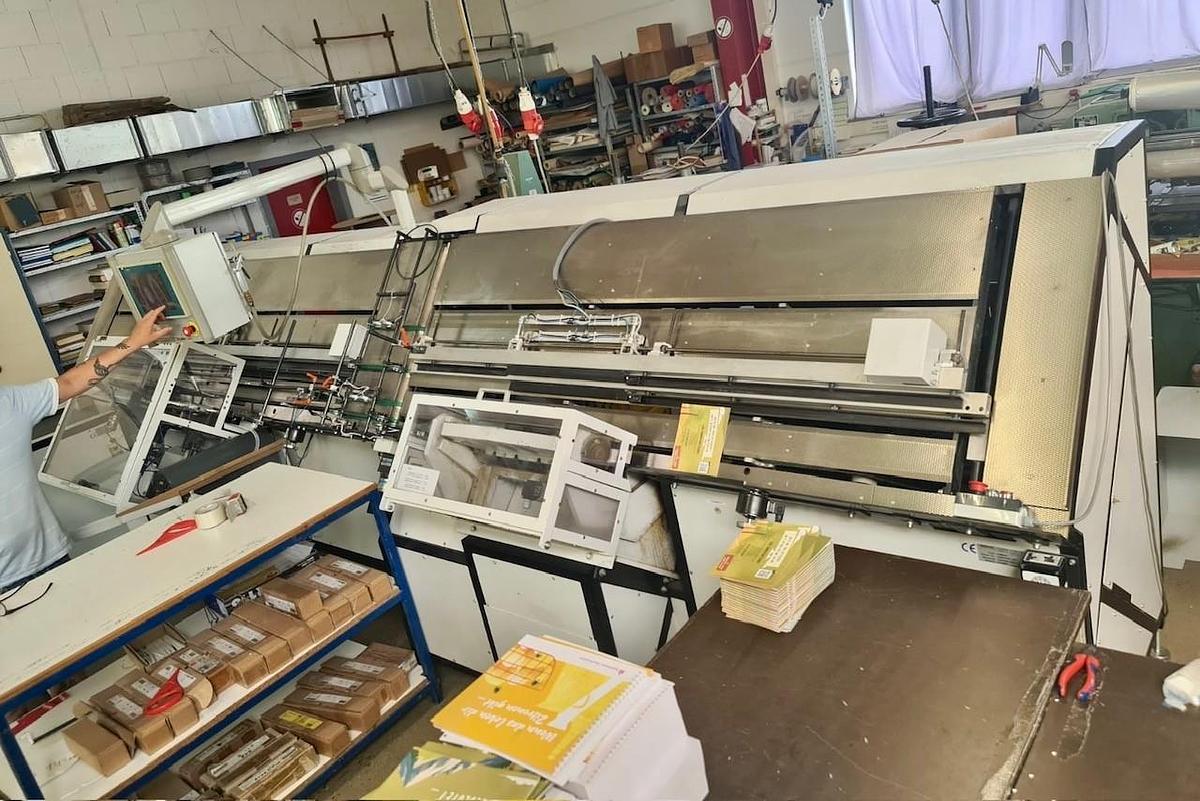

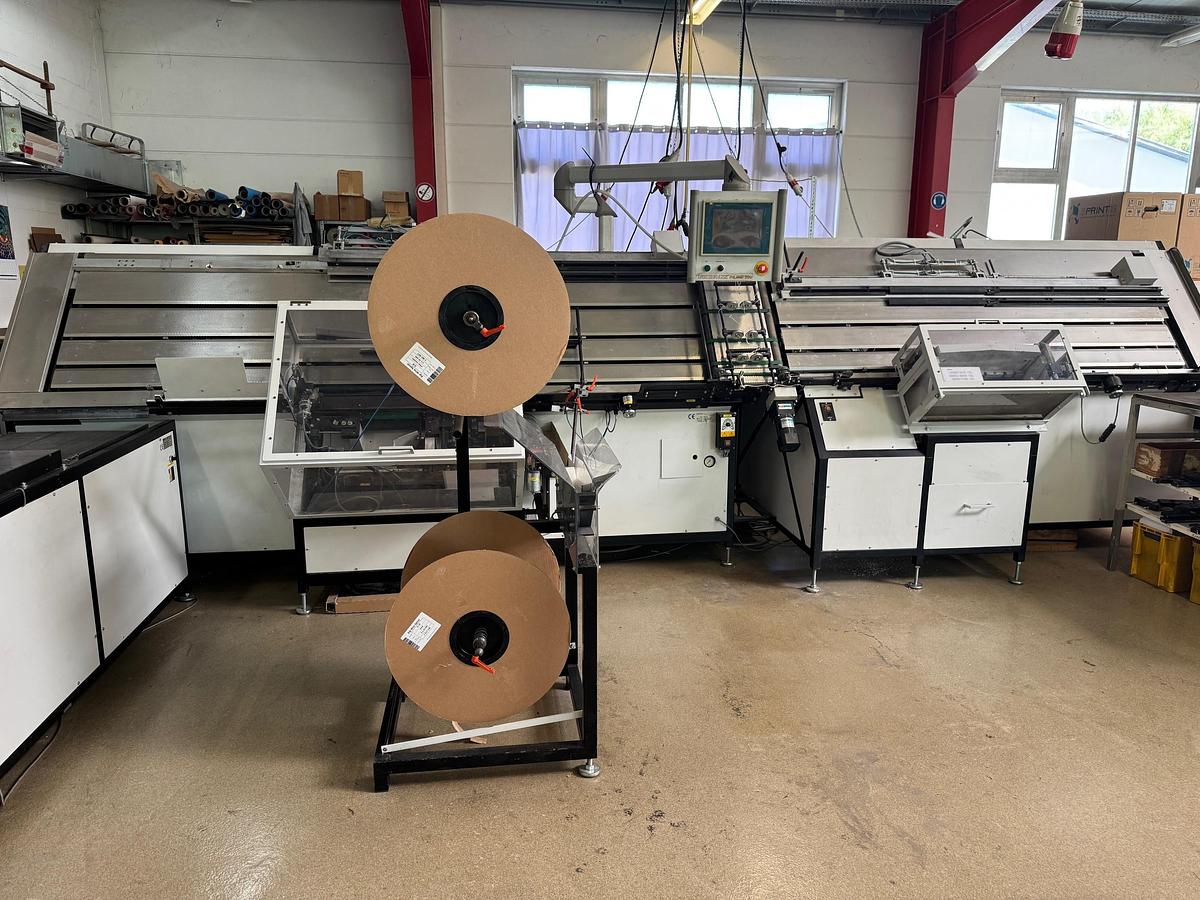

2005 Renz ASM 500 Punching Line, ABL 500 Automatic Binding Line

Renz ASM 500 Stanzanlage, ABL 500 Automatische Bindelinie

KAS Kalender-Hängeanleger (für eine Breite bis 29 cm)

Deckblatt-Wender DBW

Technische Daten:

Stanzwerkzeuge viereckig und rund, einschließlich Stanzloch

Schließwerkzeuge für ¼, 5/16, 3/8, 7/16, 1/2, 5/8

Stanztakt bis zu 2200 /h [ASM 500

Bindezyklus

bis zu 2100 /h mit A4 Buch

bis zu 1900 /h mit A4-Kalender

bis zu 1750 /h mit 50 cm Kalender

Pressluft 7 bar, 350 NL netto pro Minute

Stromzufuhr: 5 kW, 3 x 400/230 V ABL 500 [1] 3 kW, 3 x 400/230 V

Abmessungen

Inline 500 5,8 m x 1,9 m mit DBW und Förderband 5,8 m x 2,3 m

ABL 500 3,3 m x 1,9 m mit DBW und Transportband 3,3 m x 2,3 m

Vollautomatischer Inline-Betrieb für Bücher und Kalender bis zu einer Stärke von 4 mm.

Arbeitsablauf: Zuführung des Papiers in die Maschine - Stanzen - Binden - Wenden des Deckblattes [DBW] - Ausgabe

Mehrfachzuführung von manuell getrennten Stanzlagen für Bücher und Kalender mit einer Stärke von 4 mm.

Arbeitsablauf: Manuelles Trennen der Lagen - Zuführung - Stanzen - Zusammenfügen - Binden - Umblättern des Deckblattes DBW - Ausgabe

Betrieb mit abgekoppelter ABL 500 - automatische Bindelinie. Arbeitsablauf: Zuführen des gestanzten Papiers - Binden - Umblättern des Deckblatts DBW - Ausgabe

Die Stanzeinheit ASM 500 kann jederzeit an die autonome ABL 500 angekoppelt werden.
