2005 Horizon VAC-100 + SPF-20A u. FC-20A

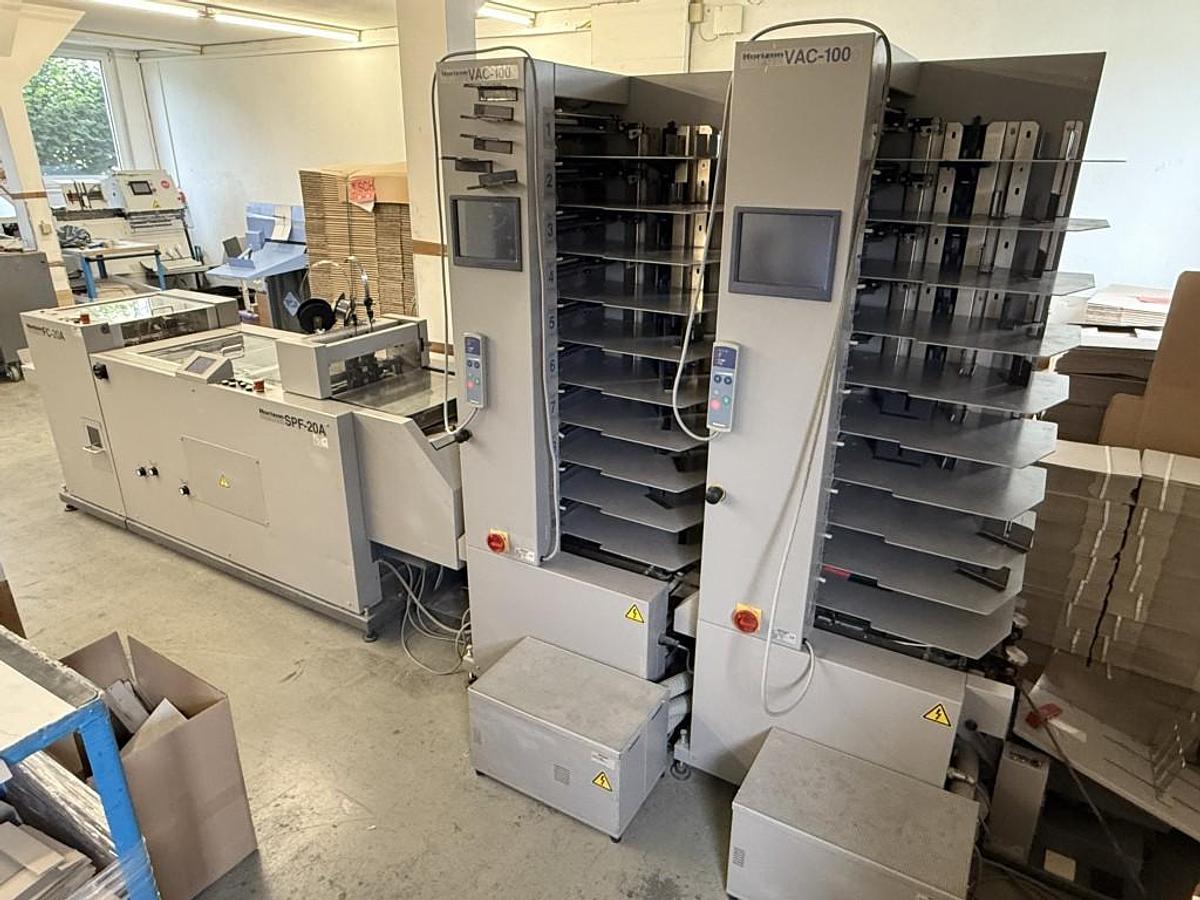

Broschürenfertigungslinie Horizon bestehend aus:

VAC-100 Saugluft-Zusammentragturm (2 Stück)

SPF-20A Heft- und Falzmodul

FC-20A Frontbeschnitt-Trimmer

Technische Daten:

Horizon VAC-100 – Saugluft-Zusammentragturm

• Funktion: Zusammentragen von Druckbogen
• Anzahl Stationen pro Turm: 10 (insgesamt 20 bei 2 Türmen)
• Papierformat: min. 120 × 148 mm, max. 350 × 500 mm
• Papiergewicht: 52–208 g/m² (teilweise bis 300 g/m²)
• Stapelhöhe je Fach: 55 mm
• Produktionsgeschwindigkeit: bis zu 9.900 Sätze/h
• Steuerung: Touchscreen-Bedienfeld

Horizon SPF-20A – Heft- und Falzmodul

• Funktion: Heften und Falzen von Broschüren
• Heftköpfe: 2 × Hohner 48/5
• Papiergröße: 120 × 180 mm bis 350 × 500 mm
• Endformat: 90 × 120 mm bis 250 × 350 mm
• Heftdicke: max. 4 mm (nur Heftung), max. 2 mm (Heftung + Falz)
• Heftabstand: 73–160 mm
• Drahtdurchmesser: 0,5 mm
• Produktionsgeschwindigkeit: bis zu 4.050 Broschüren/h (A5), ca. 3.200 Broschüren/h (A4)
• Stromverbrauch: ca. 450 W
• Abmessungen: 271 × 81 × 110 cm
• Gewicht: ca. 490 kg
•


Horizon FC-20A – Frontbeschnitt-Trimmer

• Funktion: Vorderkantenbeschnitt von Broschüren
• Broschürengröße: max. 250 × 20 mm; min. 85 mm
• Beschnittgröße: max. 20 mm
• Verarbeitung: min. 4 Seiten / max. 88 Seiten (bei 80 g/m²)
• Produktionsgeschwindigkeit: bis zu 3.400 Zyklen/h
• Stromversorgung: 230 V / 50 Hz, 0,2 kW
• Abmessungen: 610 × 810 × 1.070 mm
• Gewicht: ca. 240 kg
