2008 BVM Brunner Compacta 5022

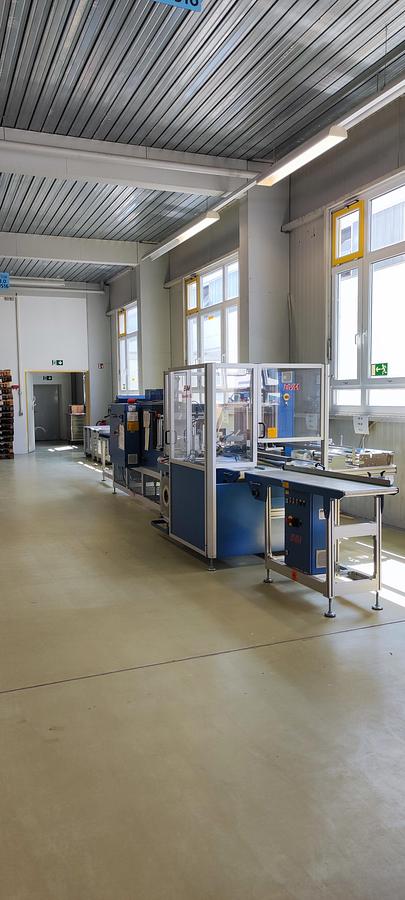

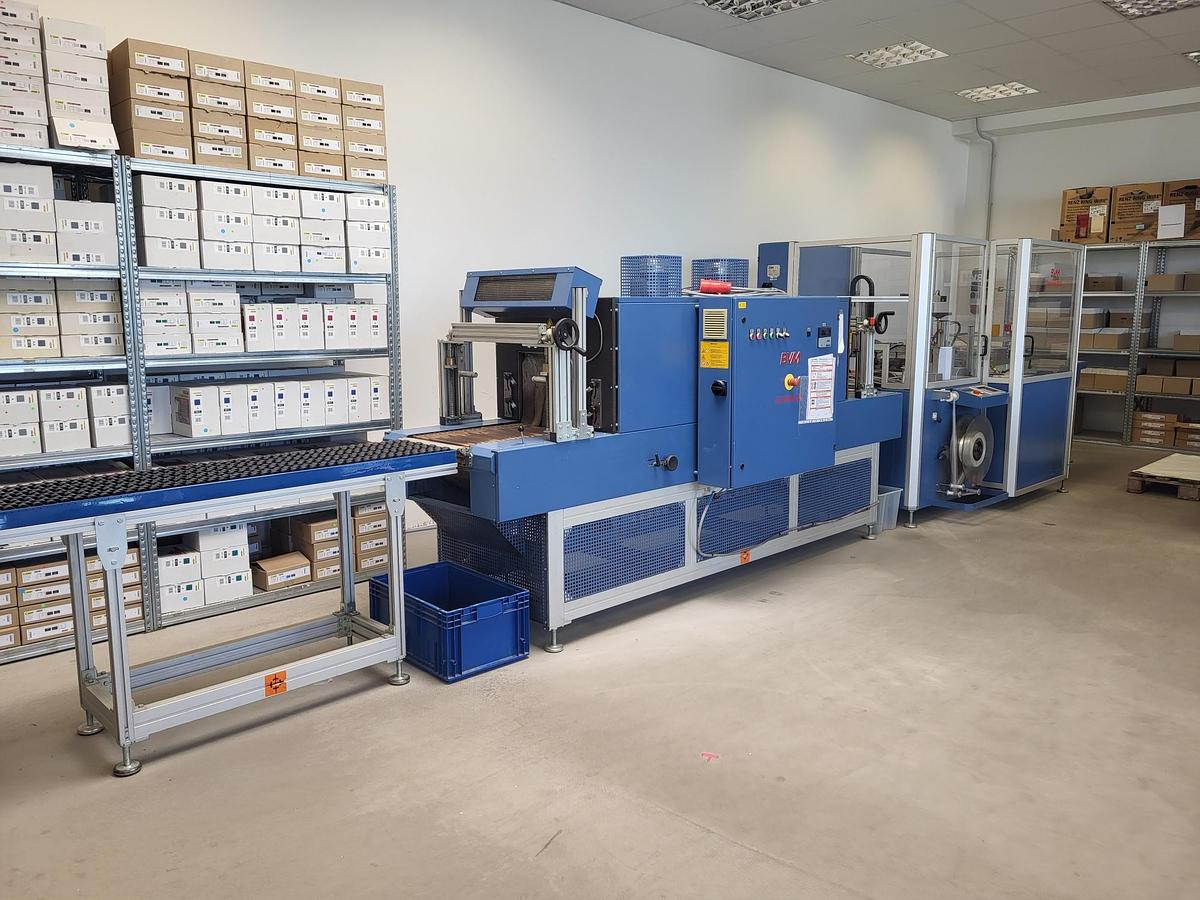

Folien-Verpackungslinie BVM Compacta 5022 bestehend aus:

• BVM Compacta 5022 – Folienverpackungsmaschine
• SC 4530 SD – BVM - Hochleistungs-Schrumpftunnel
• TB400 x 1500 – Bernardo Schwenkbiegemaschine

Abmaße komplette Linie: 9,00 x 2,00 m

Technische Daten:

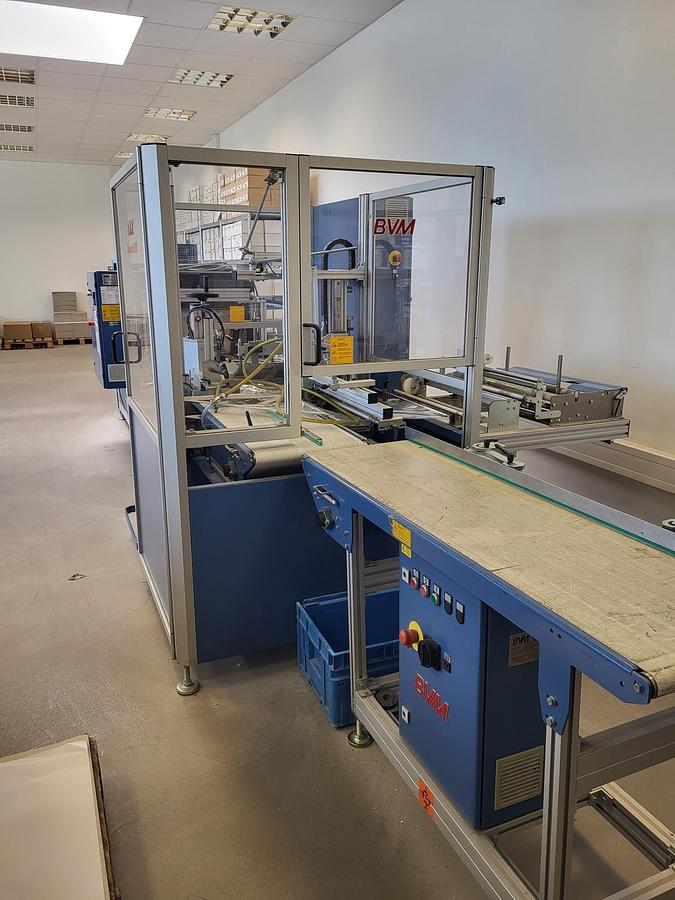

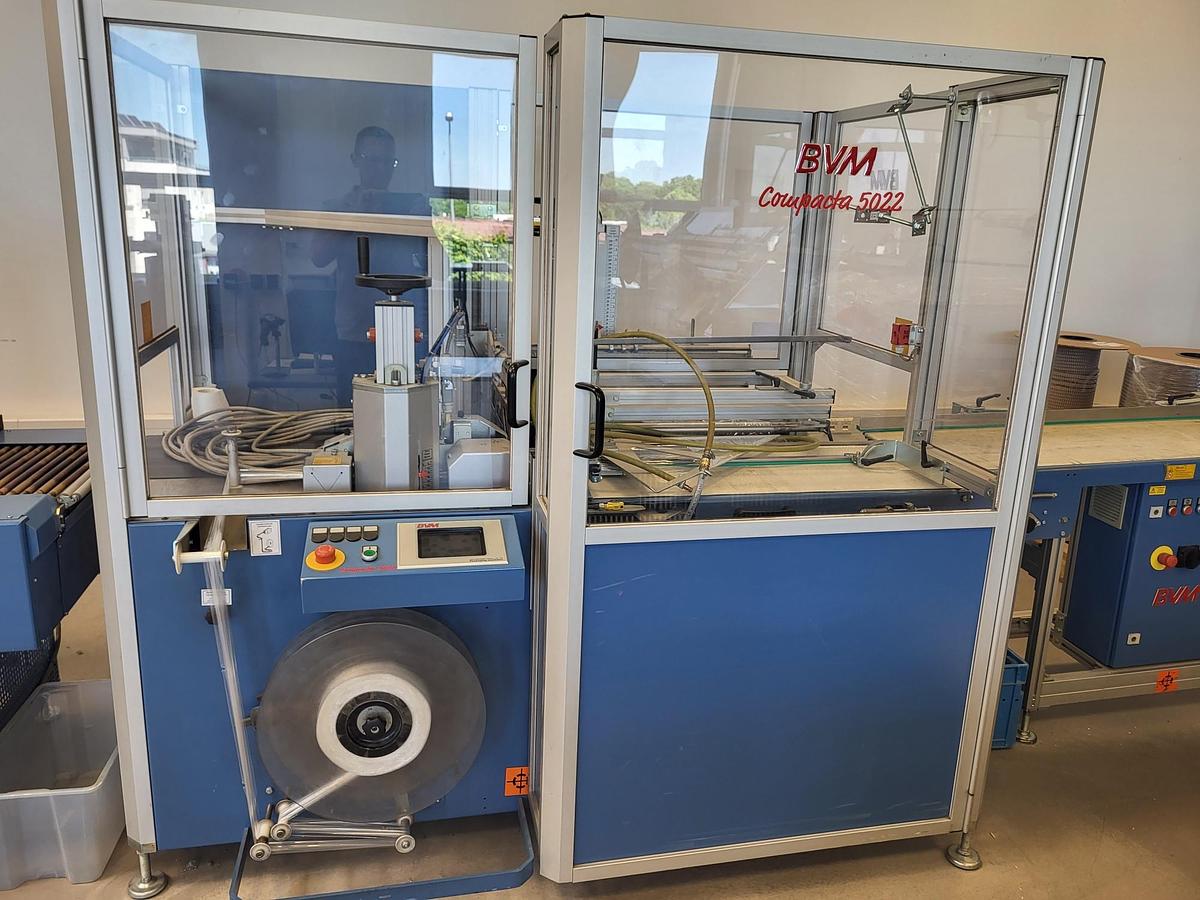

BVM Compacta 5022

Seitenschweißmaschine für Schrumpffolienverpackung

Verpackungsart: Dreiseitig verschweißte Verpackung mit Halbschlauchfolie

Leistung: Bis zu 120 Takte/min (abhängig von Produkt und Ausstattung)

Formatbereich: Produktbreite + Produkthöhe max. 450 mm

Schweißbreite: 500 mm

Durchlasshöhe: 220 mm

Folienarten: Polyethylen, Polyolefin, PVC

Folienbreite: max. 650 mm

Besonderheiten:

• Servo-gesteuerter Schweißstempelantrieb
• Dauerbeheizte Schweißsysteme
• Schnelle Umrüstung ohne Handräder
• Touchscreen-Bedienung mit Job-Speicher

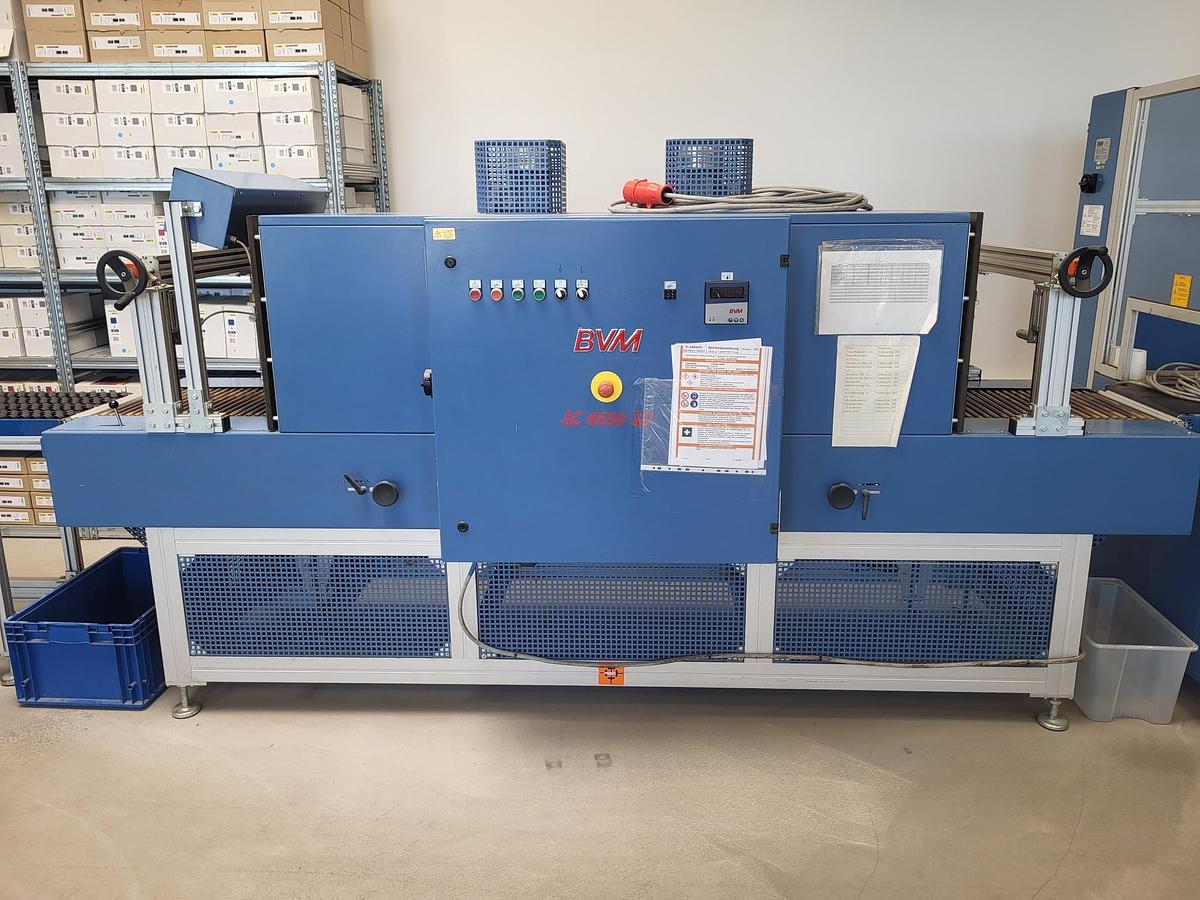

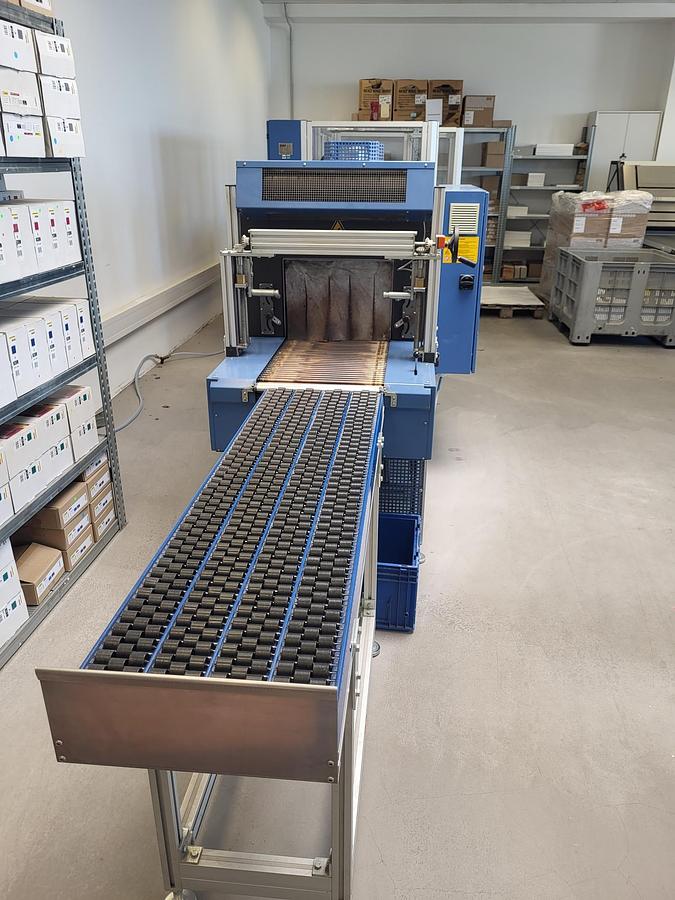

Schrumpftunnel SC 4530 SD – BVM

Typ: Hochleistungs-Schrumpftunnel

Durchlassbreite: 450 mm

Durchlasshöhe: 300 - 400 mm

Schrumpfzone: von 800 - 2800 mm

Tunnel-Länge: 2385 mm

Heizleistung: von 8,4 - 25,2 kW

Anschlusswert: ca. 19 kW

Stromanschluss: 400 VDS, 50 Hz

Besonderheiten:

• Digitale Temperaturregelung
• Einstellbare Luftführung
• Kunststoffgliederband mit Wasserkühlung

TB400 x 1500 – Bernardo Schwenkbiegemaschine

Typ: Manuelle Biegemaschine mit segmentierter Oberwange

Arbeitslänge: 1500 mm

Max. Blechstärke: 1,5 mm (bei 400 N/mm²)

Max. Öffnungsweite: 48 mm

Biegewinkel: 0–135°

Abmessungen (B × T × H): 1820 × 1115 × 1150 mm

Gewicht: ca. 385 kg

Besonderheiten:

• Segmentierte Oberwange für flexible Biegemöglichkeiten
• Fußpedal für freie Hände beim Werkstück
